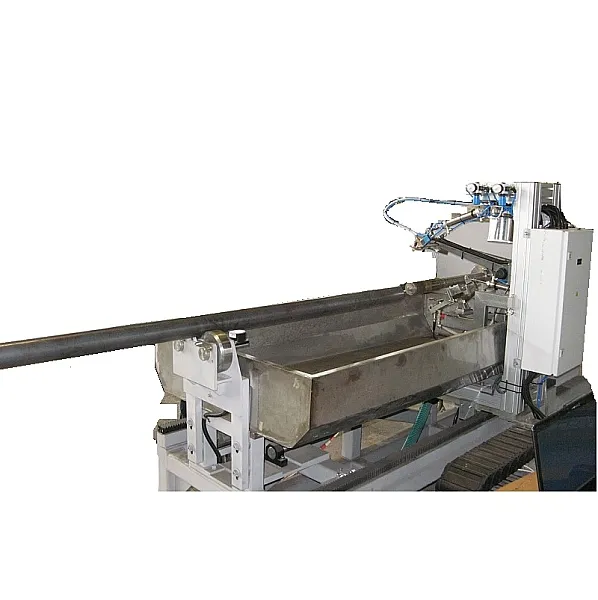

Автоматизированная установка контроля концов буровых труб УКБТ-2

Автоматизированная установка контроля концов буровых труб УКБТ-2

Установка предназначена для ультразвукового автоматизированного контроля зоны сварного соединения и примыкающей к ней высаженной цилиндрической части бурильных труб с целью выявления в них характерных дефектов поперечной ориентации на наружной и внутренней поверхностях трубы (раковины, трещины, непровары сварного шва, прокатные вкрапления, отверстия).

Методика контроля выполнена в соответствии с требованиями ANSI/API Specification 5DP1 и ГОСТ 17410-78.Способ контроля - иммерсионный с локальной ванной.Ультразвуковые преобразователи устанавливаются в специальную твердосплавную призму, для обеспечения акустического контакта в зазор между поверхностью трубы и излучающей поверхностью преобразователя подается дегазированная вода.Подвод и отвод блоков преобразователей осуществляется с помощью пневматических приводов.

Объектом контроля могут быть любые стальные ферромагнитные бурильные трубы с замками и ниппелями, приваренными сваркой трением.

• Диаметр труб: от 50 до 127 мм;
• Допуск на диаметр ± 1%;
• Толщина стенки в зоне контроля: от 10 до 35 мм;
• Допуск на толщину стенки +15% / -12,5%;
• Кривизна труб на концах: не более 3,2 мм;
• Температура поверхности: не более 50°С.
