Комплект для контроля резьбы насосно-компрессорного оборудования

Константа ВД1 Комплект для контроля резьбы насосно-компрессорного оборудования

Тип оборудования: Дефектоскоп вихретоковой

Производитель: Россия

Описание: Прибор для обнаружения и измерения размеров трещин.

Гарантия на комплект для контроля резьбы насосно-компрессорного оборудования: 18 мес.

Назначение прибора:

Вихретоковый дефектоскоп Константа ВД1 комплект для контроля резьбы насосно-компрессорного оборудования предназначен для обнаружение и измерения размеров трещин во впадине наружной и внутренней резьбы, на галтельных переходах, подшипниковых узлах и поверхности тела деталей насосно-компрессорного оборудования.

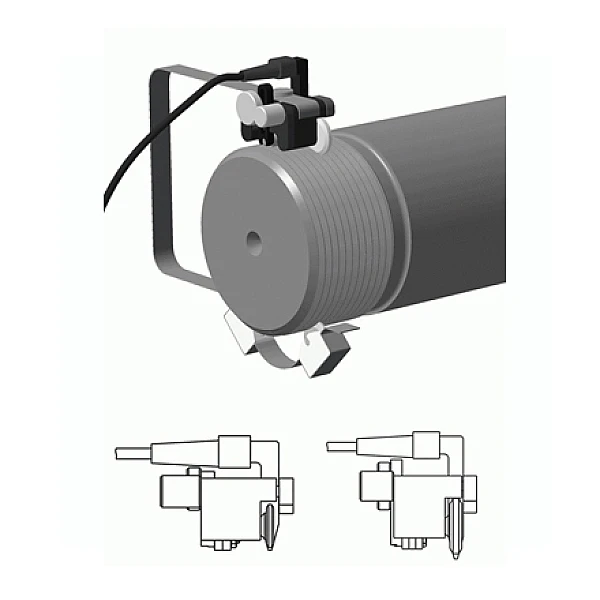

Первичный преобразователь для контроля резьбы устанавливается в каретку с колесами, которая катится по ручейку резьбы, при этом первичный преобразователь никогда не касается поверхности резьбы, а подвешен на фиксированном расстоянии от поверхности резьбы, что исключает его износ и повреждение. Каретка с преобразователем закрепляется на пружинящей скобе, которая обеспечивает её надежное удержание на резьбе. Оператор вращает вручную пружинную скобу с кареткой, прокатывая его по всей длине ручейка резьбы. При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины. Сканирование резьбы допускается проводить без её предварительной очистки от грязи и смазки. Допускаемая толщина грязи и смазки до 0,2 мм. Изменение зазора между преобразователем и резьбой, обусловленного наличием грязи и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости. Контроль галтельных переходов, подшипниковых улов и поверхности валов с использованием высоколокального преобразователя. Метрологические характеристики прибора подтверждаются на контрольных образцах.

Особенности комплекта Константа ВД1 для контроля резьбы насосно-компрессорного оборудования:

  • Два преобразователя с каретками позволяют контролировать изделия с  любой метрической резьбой с шагом от 1,4 до 8 мм;
  • Быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • Не требуется настройка сканера при переходе с одной резьбы на другую;
  • Не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,2 мм;
  • Отсутствие физического контакта преобразователя с резьбой - исключен износ и повреждение преобразователя;
  • Настройка дефектоскопа нажатием одной кнопки;
  • Измерение глубины и протяженности обнаруженных трещин;
  • Нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • Контроль как наружной, так и внутренней резьбы.
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Комплект поставки комплекта для контроля резьбы насосно-компрессорного оборудования:

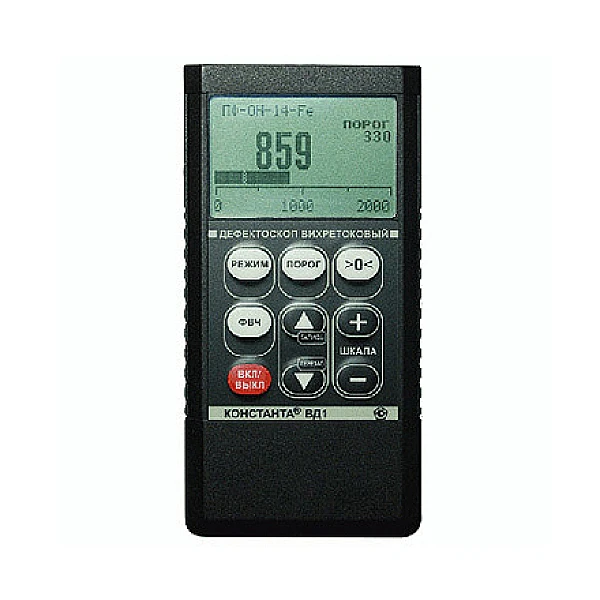

  • блок обработки информации - дефектоскоп «Константа ВД1»;
  • руководство по эксплуатации;
  • методика поверки;
  • преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1;
  • паспорт на преобразователь ПФ-Р1-0,5х3-Fe и каретку ККТ-1;
  • преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2;
  • паспорт на преобразователь ПФ-Р2-0,5х3-Fe и каретку ККТ-2;
  • сканер типа «Скоба» ССН-25-50 для резьбы диаметром от 25 мм до 50 мм с паспортом;
  • сканер типа «Скоба» ССН-45-90 для резьбы диаметром от 45 мм до 90 мм с паспортом;
  • сканер типа «Скоба» ССН 70-140 для резьбы диаметром от 70 мм до 140 мм с паспортом;
  • сканер типа «Скоба» ССН 105-210 для резьбы диаметром от 105 мм до 210 мм с паспортом;

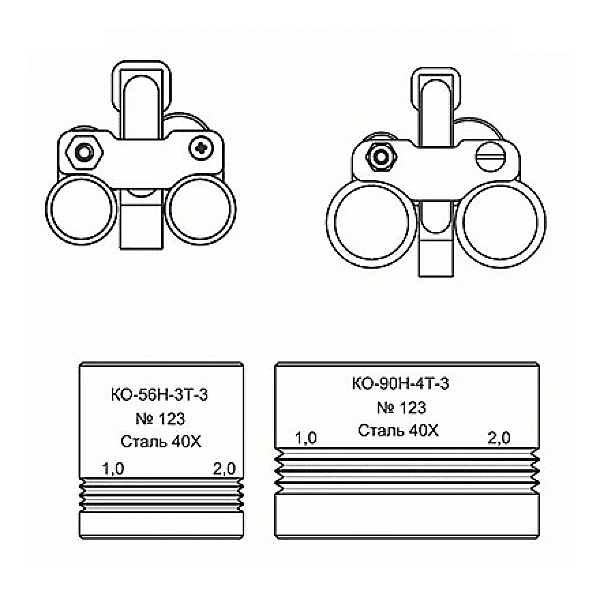

  • контрольный образец КО-56Н-3Т-3 (для проверки и настройки преобразователя ПФ-Р1-0,5х3-Fe);
  • паспорт на контрольный образец КО-56Н-3Т-3;
  • контрольный образец КО-90Н-4Т-3 (для проверки и настройки преобразователя ПФ-Р2-0,5х3-Fe);
  • паспорт на контрольный образец КО-90Н-4Т-3;
  • вихретоковый преобразователь ПФ-ОН-4-Fe (для контроля галтельных переходов);
  • сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт.);
  • контрольный образец СО-210.01 (Fe) 3 (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
  • паспорт на контрольный образец СО-210.01 (Fe);
  • аккумуляторы ААА (4 шт);
  • зарядное устройство;
  • головные телефоны;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta - Data»;
  • кейс для хранения и переноски.

Дополнительные принадлежности:

- запасные преобразователи, каретки и преобразователи других типов, представленных в каталоге;
- контрольные образцы основной группы: КО-20Н-1,5Т-3;
- контрольные образцы дополнительной группы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
- комплект контрольных образцов дополнительной группы, включающий в себя образцы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
- сканеры для контроля внутренней резьбы, аналогичные сканерам типа «Скоба».

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
