Система X-53x для экскаватора

Система X-53x для экскаватора

Система контроля X-53x, как и традиционная «Индикаторная» система, обеспечивает в реальном времени динамическое изменение положения ковша на экране относительно текущего проекта. Это позволяет оператору выполнять копание в точном соответствии с отметками. Функция автоматического управления делает систему умной и благодаря гидравлическому управлению глубиной копания и углом ковша, система значительно облегчает работу опытного оператора и позволяет новичкам работать как профессионал.

3D системы управления техникой повышают производительность, точность и рентабельность проектов. Повышение производительности на 30% и более уже является обычным явлением. Сегодня Topcon предлагает самые передовые и точные технологии спутникового ГНСС позиционирования в сочетании с современными датчиками, контроллерами и простым в использовании программным обеспечением.

Подробнее о системе

Моментальный режим

Функция моментального автомата позволяет активоровать автоматический режим простым нажатием двух кнопок. Этот режим может включаться и выключаться оператором в любой удобный момент. Так же автоматический режим может активироваться при попадании ковша в заранее установленное рабочее окно.

Режим удержания

Автоматическая система X53x рассчитана на автоматическое удержание ковша в заранее определенном рабочем окне. Автоматический режим активируется в тот момент копания, когда ковш достигает рабочей зоны, и далее автоматика системы не позволит копать глубже нежели предусмотренно проектом.

Режим ковша

В этом режиме ковш удерживается под точно одним и тем же углом атаки во время рабочего хода стрелы. Оператор просто подводит рукоять на себя, а система автоматически управляет ковшом и поддерживает одинаковый угол ковша к поверхности, которую он формирует.

Индикаторная конфигурация

Новая система Topcon X53x может быть поставлена в индикаторной конфигурации. Такая конфигурация достаточно полезна в случаях, когда нет необходимости в выполнении сложных и точных профилировочных работ, но крайне важен надежный прием спутникового сигнала. Система X53x, обладая возможностью принимать сигналы всех спутниковых систем, таких как GPS, ГЛОНАСС, BeiDou и Galileo будет обеспечивать точное и надежное позиционирование в сложных условиях карьеров и городской застройки.

Размещение на машине

В отличие от традиционнх систем контроля для экскаваторов, система X-53x имеет универсальный электромагнитный распределитель, а так же удобные джойстики управления необходимые для управления умными автоматическими функциями системы.

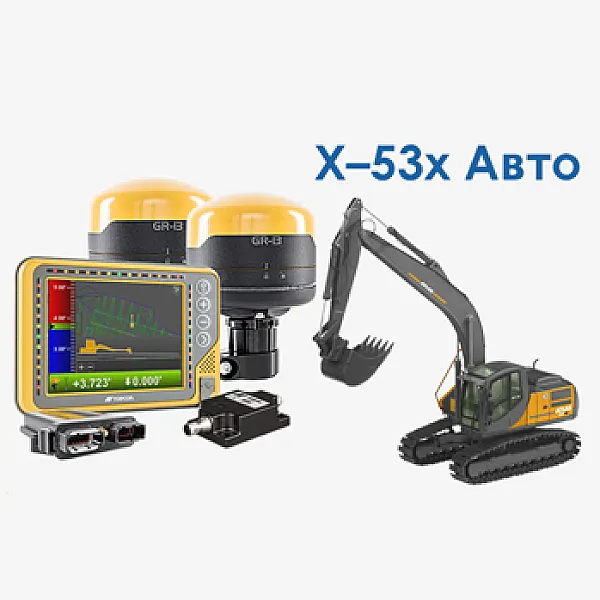

Основные компоненты системы X-53x

1. Панель управления GX-55

Джойстики входящие в комплект системы многофункциональны и добавляют достаточно много комфорта к работе оператора.

Левый джойстик необходим для управления автоматической системой и может похвастаться несколькими различными функциями. Нажатие и удержание двух желтых кнопоки задействует автоматическое управление. Автоматика может быть оставлена включенной и будет активироваться, только когда ковш попадает в пределы, заданного пользователем, вертикального смещения от проектной поверхности, другими словами, рабочее окно. Левый джойстик также содержит кнопку для включения "режима ковша" и кнопку клаксона.

Правый джойстик содержит различные кнопки быстрого доступа, которые позволяют оператору экскаватора держать руки на джойстиках. Правый джойстик имеет кнопки "подгон", смещения вверх и вниз, и несколько определяемых пользователем кнопок быстрого доступа к функциям операторского интерфейса 3DMC.

Основные характеристики

Программируемые кнопки: 3
Функции машины: 3
Режим АВТО: Есть
Режим Подгон: Есть
Режим Смещений: Есть
Маттериал корпуса: ABS пластик
Температурный режим: от -30° до +70°

6. Электромагнитный клапан

Электромагнитный клапан для обеспечения автоматического управления ковшом и стрелой.

5. Радиоантенна

Антенна предназначена для приема RTK поправок от базовой ГНСС станции, необходимых для получения сантиметровой точности позиционирования 3D системы.

∗- В зависимости от условий работы могут быть использованы различные частоты, отличные от указанных в основных характеристиках ниже. Не забудьте оговорить эти условия с нашим специалистом при заказе системы.

Основные характеристики

Диапазон: 439-443 Гц
Высота с основанием: 350 -400 мм (зависит от частоты)
Монтаж: Магнитное основание
Температурный диапазон: -40° С до +85°С
